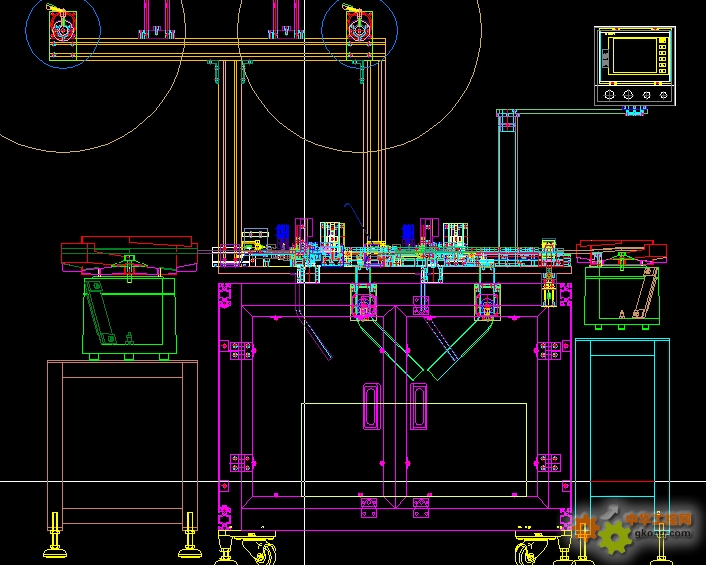

主题：一张图纸我看不懂，这么多线怎么去找零件图呢

点击:720 回复:17

楼主
编辑 引用 管理

gjf201337

附件 QQ截图20141106160324.jpg
14-11-06 16:04
1楼
编辑 引用 管理

gjf201337

附件 QQ截图20141106160557.jpg
14-11-06 16:05
2楼
编辑 引用 管理

fywsch

这又不是全部。
14-11-06 16:47
3楼
编辑 引用 管理

17403460

这只是个草图，找零件要看该设备的备件图册。
14-11-06 17:10
4楼
编辑 引用 管理

ZHTOK

  零件图，总装图。
14-11-06 18:28
5楼
编辑 引用 管理

weixiu123

也看不懂啊
14-11-06 19:27
6楼
编辑 引用 管理

eyujiedianqi

按颜色看，一个颜色代表一个零件，这是多层图。
14-11-06 20:55
7楼
编辑 引用 管理

匿名用户

该用户被锁定！
14-11-06 21:50
8楼
编辑 引用 管理

凤凰息梧桐

不懂是什么啊
14-11-07 08:05
9楼
编辑 引用 管理

gjf201337

看图层是吗，看来机械方面还的加强
14-11-07 09:00
