此驱动电路比较简单，也比较直接。

最好搞成.pdf .jpg的形式

引用 中山宇丰 在 2012/9/22 8:41:48 发言【内容省略】

ZSYF大师，怎么转成PDF的啊，protle99se里面怎么转呢？请指教一下。谢谢！

啥大师啊，我还得跟你学呢。简单的方法是在QQ上截图另存为就可以了

引用 中山宇丰 在 2012/9/22 16:38:03 发言【内容省略】

那样子图看不清楚，哈哈我也试过，而且图还不全

PDF虚拟打印机。。。。百度上面找

感谢楼主。

维修参考用，谢谢！

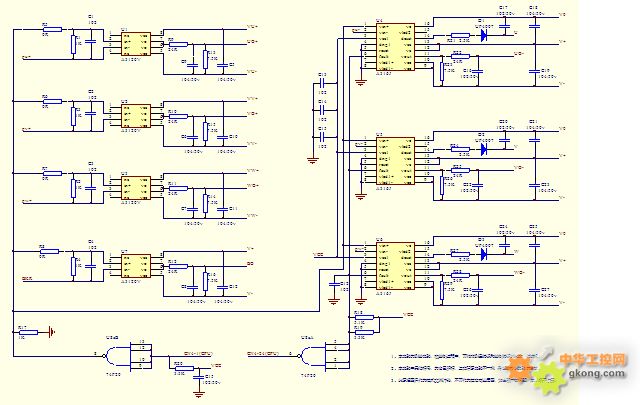

没有绘图软件的，看图比较困难，我做成图片。再上传一下吧。
也先谢谢楼主热心上图！

哈哈 感谢咸工百忙这中能有空看看这小小一图，这是去年修一台KV2000/15KW的变频器时，闲来无事测绘的，供大家参考一下，有不对之处请大家斧正。这图我已经做成PDF版的在去年已经上传了。
