1、IGBT脱板：
![附件 15、IGBT拆焊.jpg]()
![附件 16、IGBT拆焊，型号：6MBI75S-120-52.jpg]()
![附件 18、IGBT门极炸损（C-E回路正常）.jpg]()
2、焊盘6条线短接：

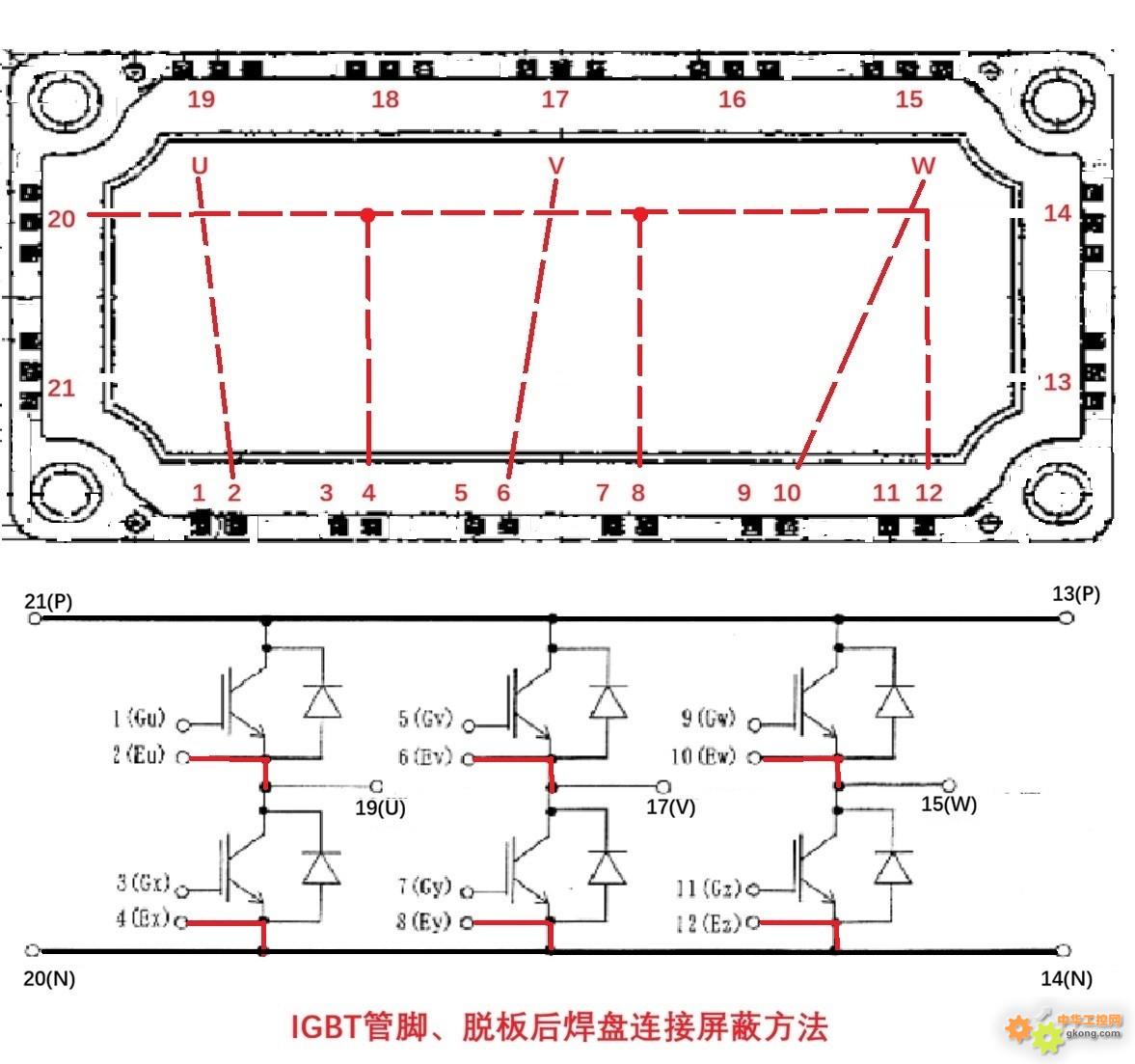

![附件 IGBT型号6MBI75S-120-52管脚定义、脱板后屏蔽报警焊盘连接6条线.jpg]()
![附件 34、为了测试驱动电路静态及运行情况，IGBT脱板后，屏蔽报警，焊盘6条线短接.jpg]()
3、IGBT板、CPU板、IO板、面板组合、散热器NTC插好（4.7K电阻）、X203\X204插头插好：
![附件 35、IGBT模块板和电源驱动板组合.jpg]()
![附件 36、X203、X204插头插好.jpg]()
4、DC+、DC-端子加530VDC（也可以在L1-L2螺杆处接入380VAC）：
![附件 37、DC_及DC-直接加电520VDC.jpg]()
5、静态门极负压-4.6VDC，运行@30Hz门极PWM电压7.8VAC：
![附件 45、再次复测门极静态负电压，全部-4.6V正常.jpg]()
![附件 48、运行@30Hz，测试门极动态PWM电压，基本正常，等待更换IGBT实验.jpg]()
