Apply to Honeywell FTE(Fault TolerantEthernet)、Emerson OHI(Ovation Highway Interface)、Network Isloation
(普通型和网络隔离型)
功能：S7-PN/modbusTCP (协议转换器),它能将西门子S7-300、S7-1200、S7-1500、S7-200 smart、S7-200 CP243等产品转换成modbus TCP协议(服务端) 为电脑或其它系统提供modbus TCP协议，通过网线读写西门子PLC中DB块(或是V区)数据,以及Q区、I 区状态值。
该产品共有两种类型：
1. 普通型：西门子PLC、S7-PN/modbusTCP转换器、其它系统（modbusTCP侧），
都处于同一网络中。

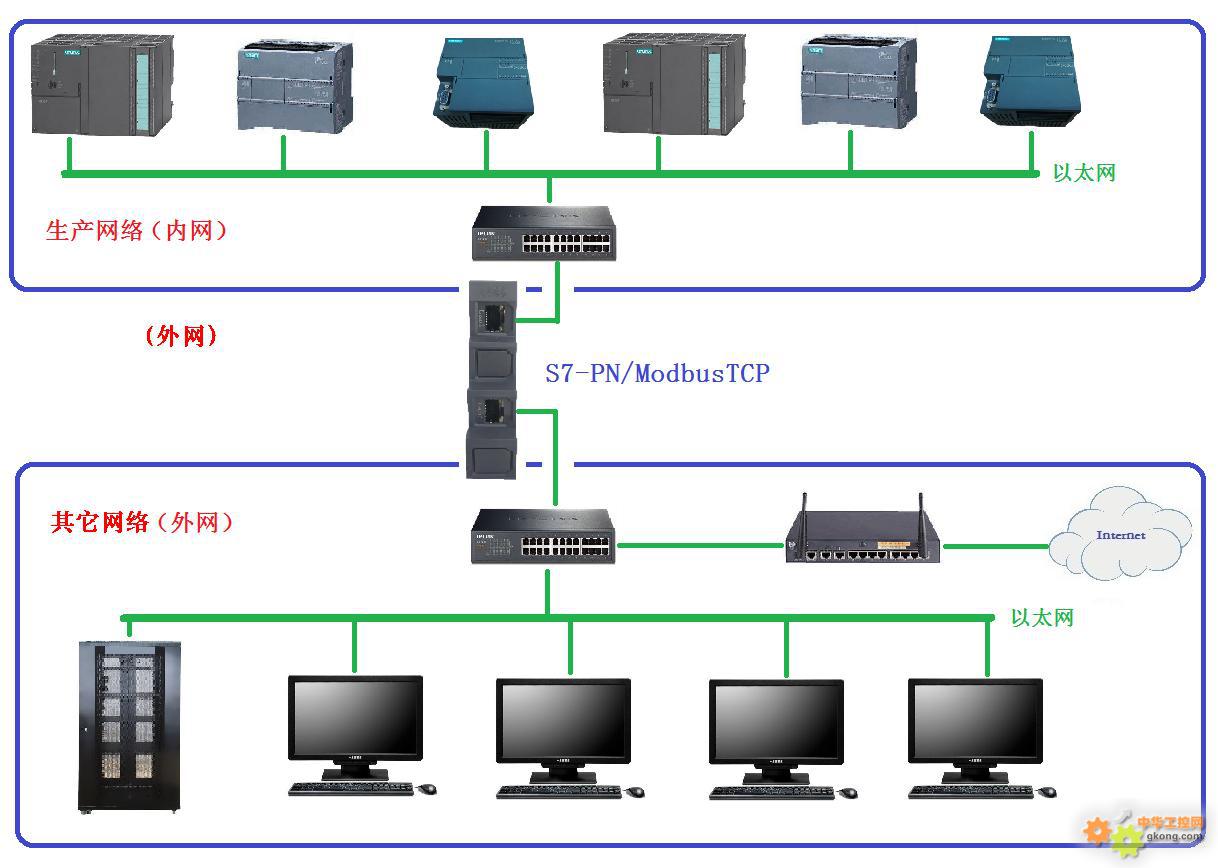

2. 网络隔离型：西门子PLC与其它系统（modbusTCP侧）分处于两个独立的网络中，而我们的S7-PN/modbusTCP转换器跨接这两个网络，是中间的网关，它具有隔离PLC与其它网络的功能，使PLC的网络与modbusTCP侧的网络可运行在不同网段中，实现两个网络的彻底隔离，彼此独立。PLC是重要的生产控制设备，它的网络是不能随意与DCS、MIS、或办公网络等其它系统网络直接相连的，这就需要我们的S7-PN/modbusTCP做为网关隔离,将内网与外网实现硬件分割，同时能够进行数据安全交换，实现网络安全防护，不给工业病毒、互联网远程恶意攻击留有任何可乘之机。同时也彻底切断网络攻击病毒在不同网络中的蔓延，另外网关型S7-PN/modbusTCP转换器还具有连接霍尼韦尔的FTE （Fault TolerantEthernet）、艾默生的OHI(Ovation Highway Interface)的特殊网络功能。
Modbus TCP功能码与西门子PLC数据的对应关系:
01功能码：读取线圈、05写单个线圈、15写多个线圈(0XXXX)
地址 [ 0, 1, 2, ..10 … ] 对应西门子PLC Q区: [Q0.0, Q0.1, Q0.2, .. Q1.2….]
02功能码：读取输入状态(1XXXX)
地址 [ 0, 1, 2, ..10…  ] 对应西门子PLC I区: [I0.0, I0.1, I0.2, ..I1.2…..]
04功能码：功能取消
03功能码：读取保持寄存器、06写单个寄存器、16写多个寄存器(4XXXX)
 地址[ 0,  1,  2, …10…..] 对应: DB块中的 DBW0, DBW2, DBW4, ...DBW20….
或V区的 VW0,  VW2,  VW4, ... VW20…….
注：如果对应的数据地址超出DB块的实际长度，将会出现全部或部分DB块数据不能被读写，例如：DB1的长度为100字节，用03功能码读取，起始地址为0，长度为52，
这就是要读取DB1从0开始的104个字节，它超过了实际DB1块数据长度，就会出现读数据失败，并不是超出地址的数据读不到，而是整个DB块的数据都读不到！切记！
产品外观：(普通型)
产品外观：(网络隔离型)
下边重点介绍网关型S7-PN/modbusTCP转换器：
它有两个网口（LAN1和LAN3）。LAN1 用于连接西门子PLC；LAN3用于连接电脑或DCS、MIS、霍尼韦尔的FTE、艾默生的OHI等具有modbus TCP协议的其它系统。请注意这两个网口都要分别设置（这主要是出于安全考虑）
一．连接西门子PLC侧的网口（LAN1）设置：
首先用电脑通过网线连接LAN1的网口（或经过交换机与LAN1连接），如果你不知道转换器的实际IP地址（或忘记了），你可以使用后门IP地址（192.168.1.222）来进入转换器设置页面，但该地址并不是真实地址，只能用来查看或修改实际IP。你的电脑本地网卡的IP地址请不要使用自动获取方式，而是将IPV4设成固定IP地址：如192.168.1.100，如果是笔记本电脑请将无线网卡禁用（通过软件选择）；然后打开电脑中的微软IE浏览器（请不要使用其他公司的浏览器，比如360、谷歌、搜狗等），在地址栏中直接键入192.168.1.222（当然你也可以使用它实际的IP地址，如192.168.1.10），之后你就进入了S7-PN/modbusTCP转换器（PLC侧）的设置页面主菜单，如下图：
1. 转换器的IP地址（PLC侧）要与西门子PLC的IP地址处于同一段址中，既IP地址的前3段完全一样，第4段不一样（切记！千万不能一样），用鼠标点击【转换器IP (PLC侧)】，就进入了下面的IP设置页面：
只需修改IP,而MAC则无需改变。
2. 再次回到主菜单，用鼠标点击【PLC类型/块号及IP】，就进入了DB块设置页面：
在该设置页面中选择所连的PLC的IP地址以及PLC类型，如果是S7-300\1200\1500,还要填写用于通讯的DB块号，而S7-200或smart使用V区，DB块号填‘1’
3. 再次回到主菜单，用鼠标点击【读写PLC速度/禁写】，就进入了速度设置页面：
该页面用于控制读写PLC速度(准确说是频率)及写保护，如果通讯数据量小，请选 [100MS]; 如果不对PLC进行写操作，请选 [全面禁止Q区、DB区写入]
4. 如果想查看本产品的通讯状态，请回到主菜单，用鼠标点击【通讯检测故障诊断】，见下图：
二．连接modbus TCP侧（如电脑或DCS、MIS、霍尼韦尔的FTE、艾默生的OHI等具有modbus TCP协议的其它系统）的网口（LAN3）设置：
首先用电脑通过网线连接LAN3的网口（或经过交换机与LAN3连接），如果你不知道转换器的实际IP地址（或忘记了），你可以使用后门IP地址（192.168.1.222）来进入转换器设置页面，但该地址并不是真实地址，只能用来查看或修改实际IP。你的电脑本地网卡的IP地址请不要使用自动获取方式，而是将IPV4设成固定IP地址：如192.168.1.100，如果是笔记本电脑请将无线网卡禁用（通过软件选择）；然后打开电脑中的微软IE浏览器（请不要使用其他公司的浏览器，比如360、谷歌、搜狗等），在地址栏中直接键入192.168.1.222（当然你也可以使用它实际的IP地址，如192.168.1.10），之后你就进入了S7-PN/modbusTCP转换器（modbusTCP侧）的设置页面主菜单，如下图：

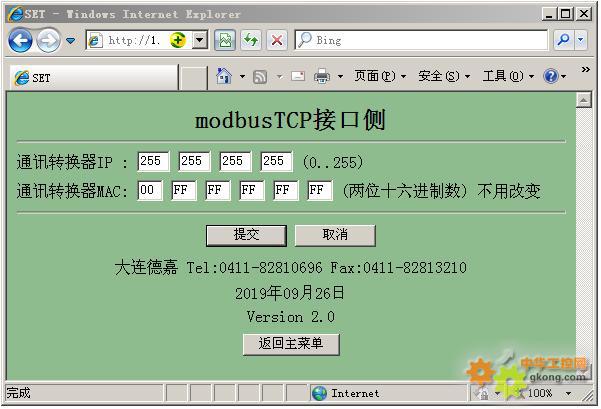

1. 转换器的IP地址（modbusTCP侧）要与电脑或DCS、MIS、霍尼韦尔的FTE、艾默生的OHI等具有modbus TCP协议的设备IP地址处于同一段址中，既IP地址的前3段完全一样，第4段不一样（切记！千万不能一样），用鼠标点击【FTE/OHI/DCS侧 IP地址设置】，就进入了下面的IP设置页面：
